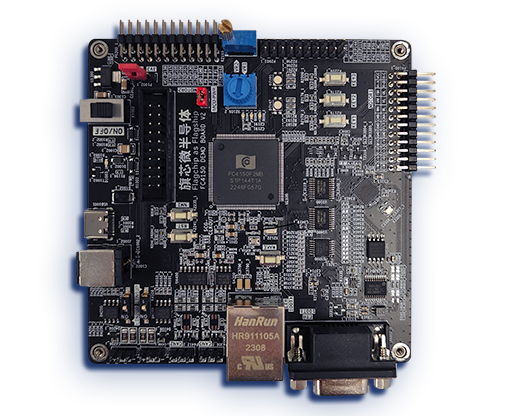

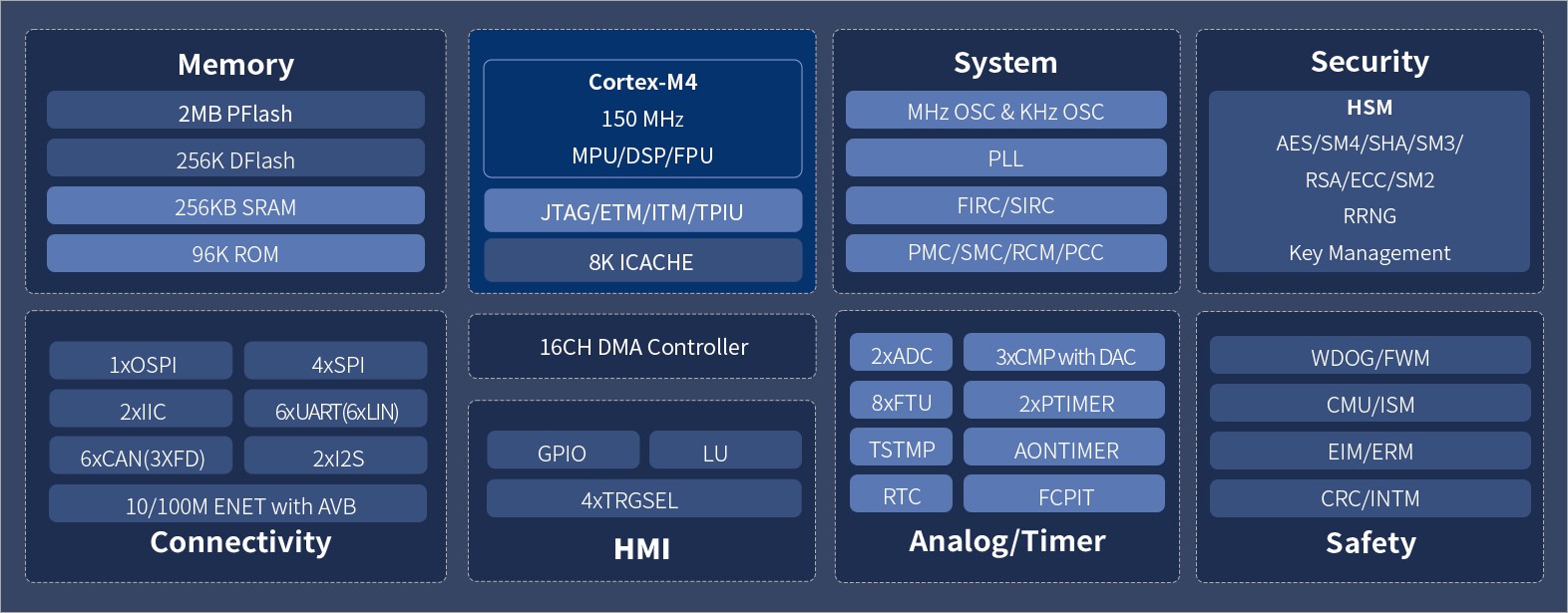

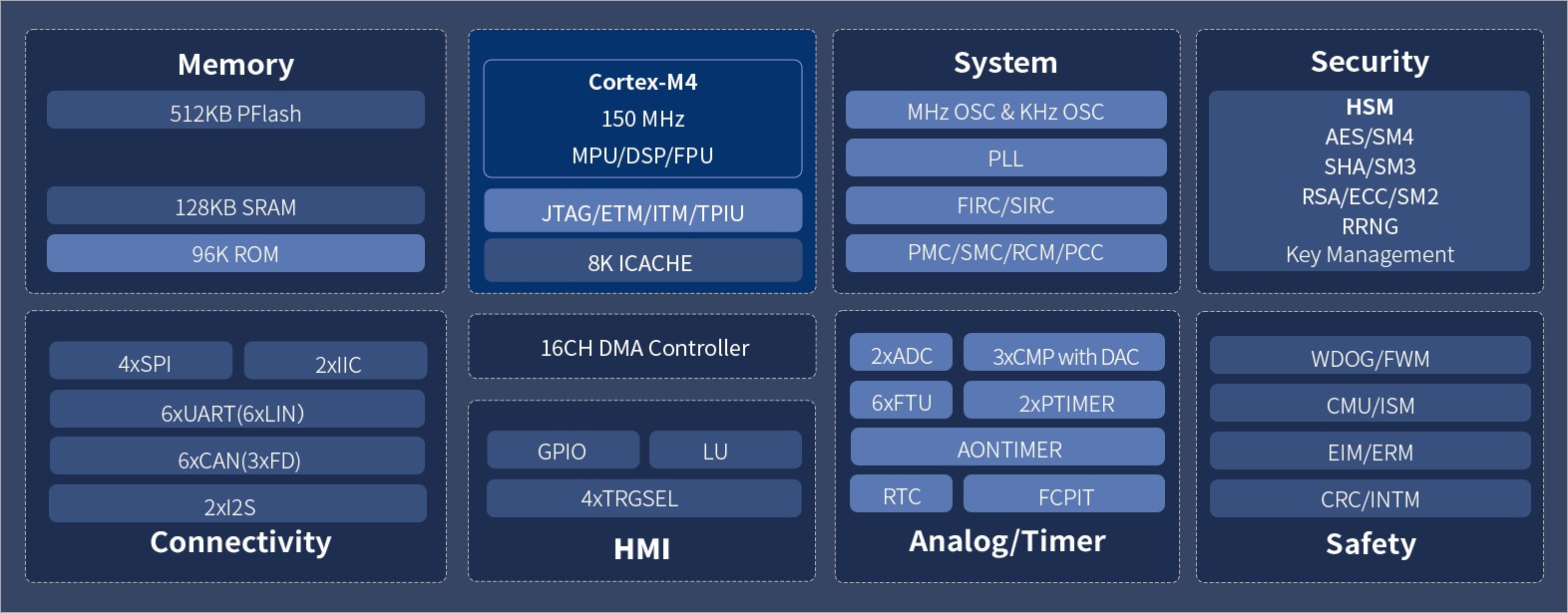

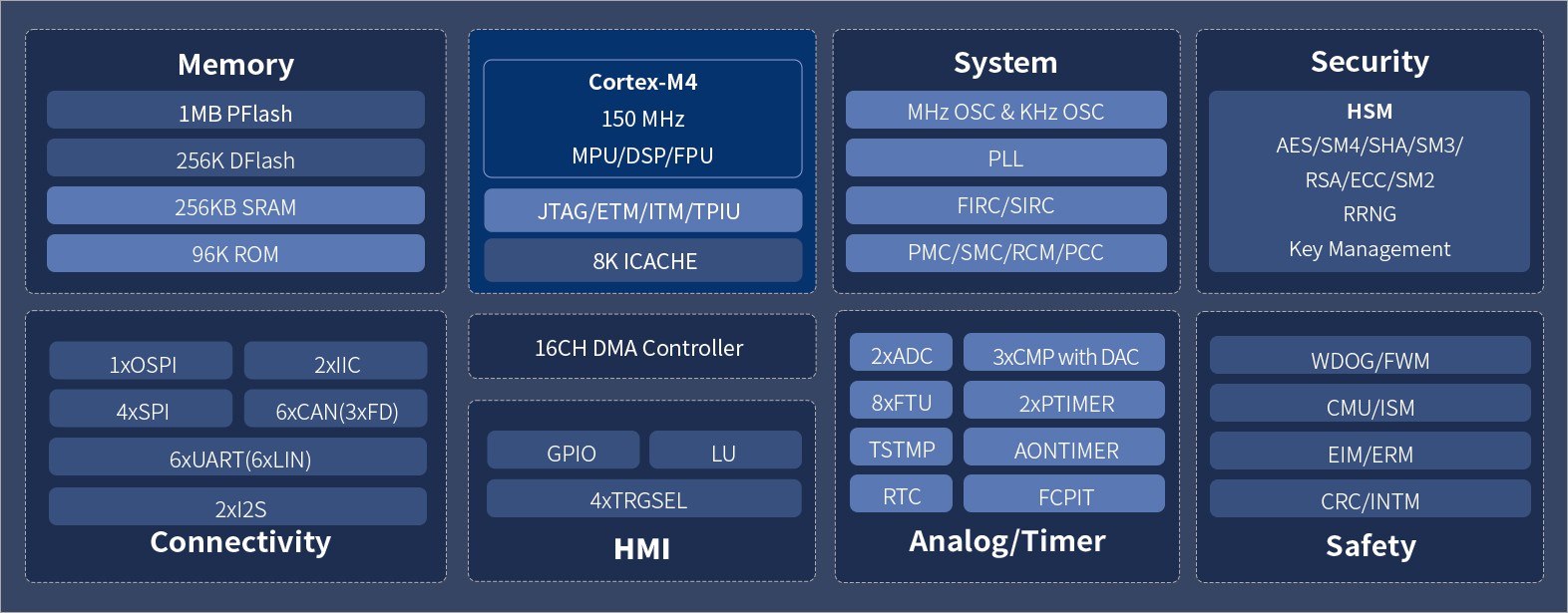

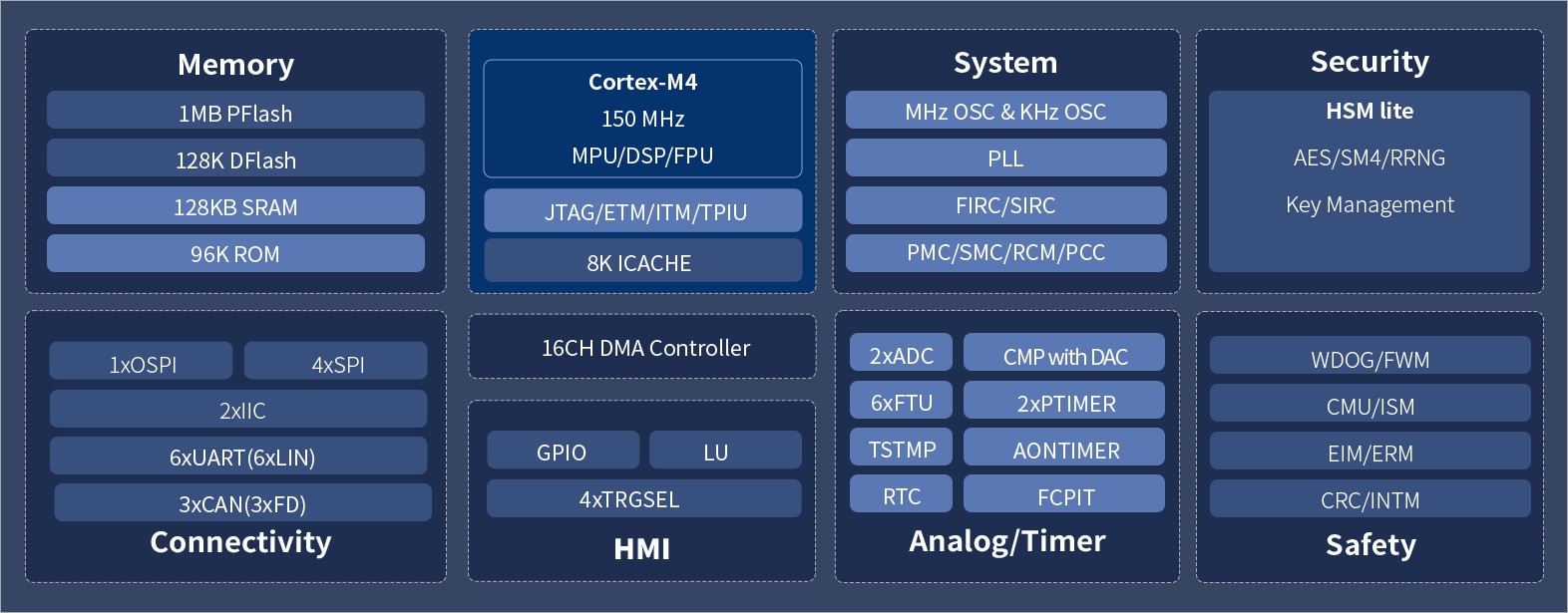

  FC4150F2M/512K EVK

  FC4150开发板支持3.3V和5V两种工作电压,板上扩展了常用外设及通讯接口，方便客户对FC4150FXXX系列 微控制器进行性能和功能的评估。

    · 板载USB转UART电路

    · 板载2路CAN通信接口支持CAN-FD模式

    · 2路LIN通信接口(支持本地和远程低功耗唤醒)

    · 2路独立电机信号扩展接口,支持驱动多达2路独立的BLDC或FOC电机(需要选购电机功率板)

    · Ethernet接口

    · 预留IO扩展接口，板载EEPROM

    · 板载SPI serial flash支持1线4线模式

    · 2路电位器支持ADC采样输入

    · 4个用户输入按键
    · 3路LED，2个RGB LED(支持RGB调色)




•

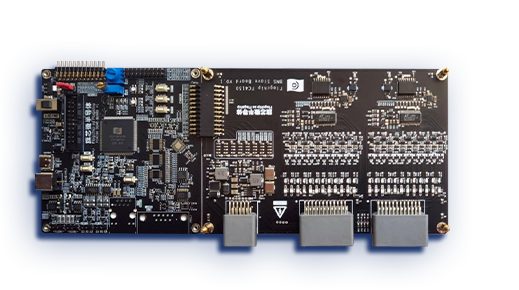

  FC4150 BMS评估板

  该方案基于FC4150和ADI的AFE LTC6811设计而成。实现锂电池组的电压、电流、温度、内阻的计量，同时对过压、欠压、过温、断线等故障进行实时监控，对电池的充放电进行智能管理，实现电池系统的智能均衡。

    · 同时测量24节电池电压并打印输出，支持24节电池动态均衡，压差控制在0.01V以内

    · 均衡功能支持温度保护，确保均衡电路安全

    · 支持同步测量电池PACK温度，均衡电路温度，AFE温度等，确保PACK和AFE IC工作在安全工作区间







•

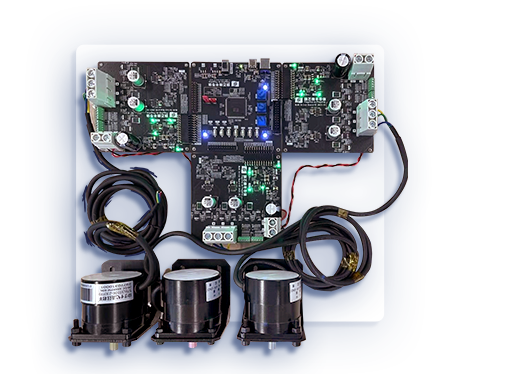

  FC4150三电机控制评估板

  该方案是单颗FC4150芯片同时控制三个永磁同步电机（PMSM）的开发套件。主控芯片FC4150系列是基于Corex-M4F内核的高性能车规级MCU，芯片集成了先进的电机控制外设，简化了电机控制的硬件设计。该方案支持3 FOC 电机驱动，支持3电机同时启动/分时启动，同时调速/单独调速，支持CAN-FD/LIN 通信。

  提供相应的应用软件，为PMSM电机控制提供完整的参考实现。

    ·  FOC(Field Oriented Control) 支持无传感器方式和HALL方式位置评估










•

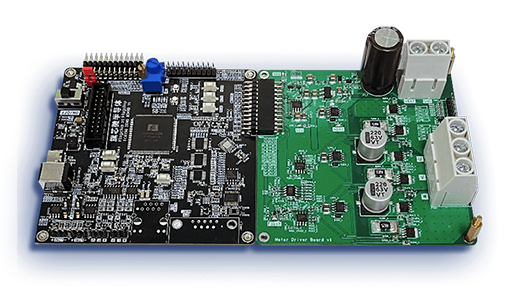

  FC4150电机控制评估板

  该方案是专为三相永磁同步电机（PMSM）控制和无刷直流（BLDC）电机控制而设计的开发套件。主控芯片FC4150系列是基于Corex-M4F内核的高性能车规级MCU，芯片集成了先进的电机控制外设，简化了电机控制的硬件设计，容易实现PMSM和BLDC的控制应用。

  提供相应的应用软件，为PMSM和BLDC电机控制提供完整的参考实现。

    · FOC(Field Oriented Control) 支持无传感器方式和HALL方式位置评估

    · BLDC(BLDC-Brushless DC Motor) 支持HALL方式换相




•

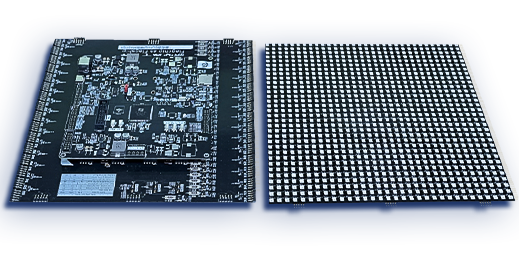

  FC4150矩阵LED控制评估板

  该方案是智能LED照明系统开发套件，主要用于汽车内部照明。主控芯片FC4150系列是基于Corex-M4F内核的高性能车规级MCU，芯片集成了先进的通讯和控制外设，容易实现丰富的矩阵型灯光控制应用。提供相应的应用软件，为矩阵型灯光控制提供完整的参考实现。

    · 64x32 矩阵(RGBV模式)

    · 显示缓冲区每秒30帧刷新, LED颗粒矩阵全静态显示

    · 支持BMP,JPG,PNG图片显示

    · 支持GIF动画播放

    · 支持TF卡加载源文件
